Permanent Bullet Magnets ของ Goudsmit แบ่งออกเป็นกี่ประเภท?

แบ่งเป็น 3 ประเภทหลักตามลักษณะการเชื่อมต่อและแกนแม่เหล็ก: 1. Ferrite - Tapered In/Outlet (ทรงกรวยสอบ ความจุสูงถึง 550 m³/h เช่น SPPE000160-SPPE000067) 2. Ferrite - Flat (หน้าแปลนแบน ประหยัดพื้นที่การติดตั้ง เช่น SPPF000160-SPPF000067) 3. Neodymium Core (พลังดึงดูดสูง 11,000-12,000 Gauss จับเศษเหล็กเล็ก 0.03 มม. เช่น E0161045, E0161033)

แม่เหล็กทรงหัวกระสุนเหมาะกับอุตสาหกรรมประเภทใดในประเทศไทย?

เหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหารสัตว์ (Animal Feed), เม็ดพลาสติกและเคมีภัณฑ์ (Plastics & Chemicals), โรงแป้งและธัญพืช (Grains & Flour), เซรามิกและแร่ธาตุ (Ceramics) และอุตสาหกรรมรีไซเคิล ที่ใช้ระบบท่อลำเลียงทางลม (Pneumatic) หรือท่อปล่อยตกอิสระ (Free-fall)

ทำไมต้องเลือก Bullet Magnet รุ่น Neodymium E0161045 / E0161033 สำหรับไลน์ผลิตอาหารและยา?

เนื่องจากรุ่น Neodymium ใช้แกนแม่เหล็ก Neoflux® N-42SH มอบความเข้มสนามแม่เหล็กสูงถึง 12,000 Gauss ดักจับอนุภาคสแตนเลสและฝุ่นเหล็กขนาดเล็กจิ๋ว 0.03 มม. ตัวเรือนทำจากสแตนเลส AISI316L ขัดผิวมาตรฐานสุขอนามัย ซีล VMQ ผ่านการรับรอง EC1935/FDA และรองรับมาตรฐานป้องกันการระเบิด ATEX Zone 20/21

Goudsmit Permanent Bullet Magnets แม่เหล็กทรงหัวกระสุนดักจับเศษเหล็กท่อลม

Type 1 Category

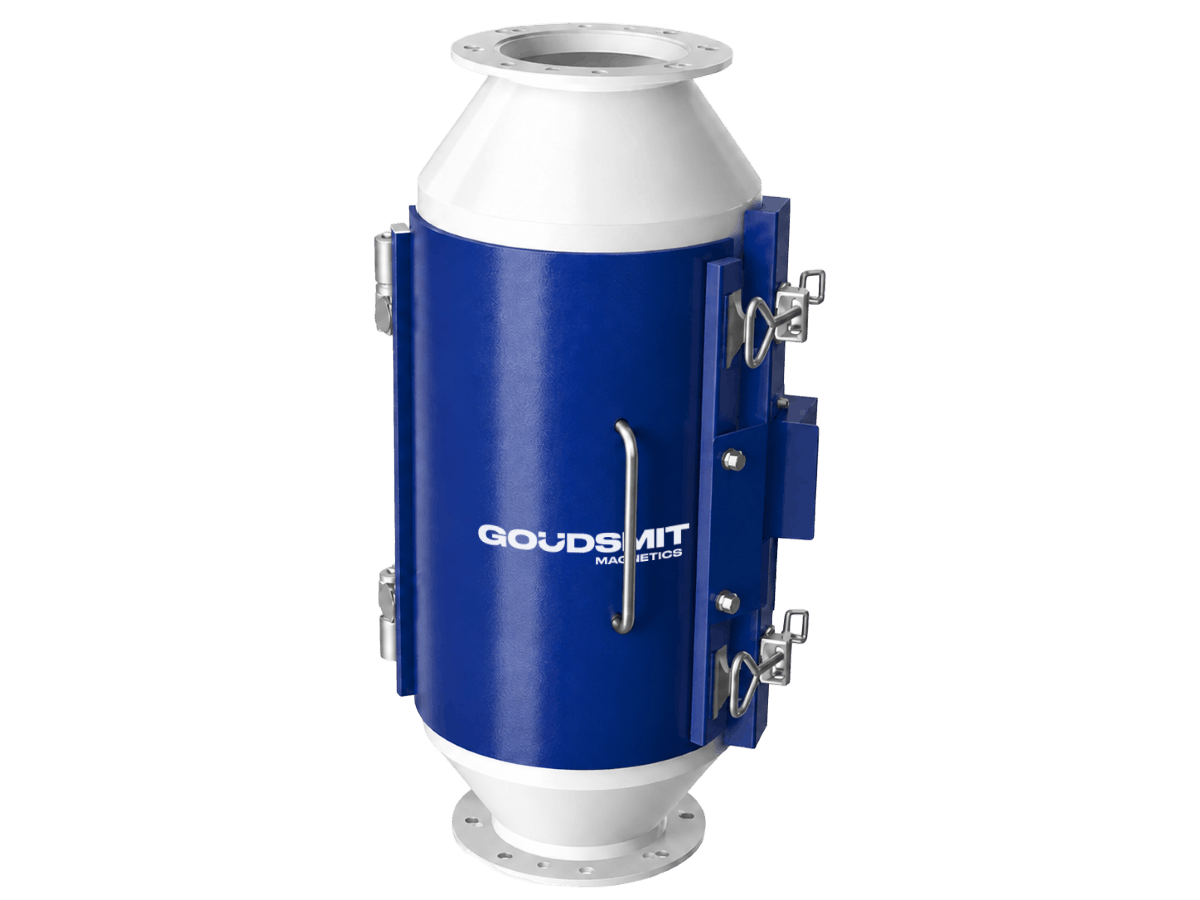

1. Permanent Bullet Magnet - Ferrite (Tapered In/Outlet)

ดีไซน์ทรงกรวยสอบทั้งทางเข้าและทางออก ช่วยกระจายการไหลวัตถุดิบ ให้สัมผัสหน้าแท่งแม่เหล็กได้ทั่วถึง รองรับปริมาณวัตถุดิบมหาศาลสูงสุดถึง 550 m³/h เหมาะสำหรับงานหนัก

High-Capacity Bulk Flow

Ferrite Bullet Magnet - Tapered In/Outlet

แกนแม่เหล็กเฟอร์ไรต์ความเข้มสนามแม่เหล็ก 3,800 - 7,000 Gauss ดักจับเศษเหล็ก น็อต สกรู ขนาด ≥ 0.05 มม. ได้อย่างดีเยี่ยม ออกแบบให้ทำความสะอาดง่ายแบบ Manual Wiping

รหัสสินค้ามาตรฐาน (Article Numbers):

• SPPE000160 (DN100)

• SPPE000161 (DN150)

• SPPE000162 (DN200)

• SPPE000063 (DN250)

• SPPE000064 (DN300)

• SPPE000065 (DN400)

• SPPE000066 (DN500)

• SPPE000067 (DN600)

Specification ขอใบเสนอราคา

Technical Highlights

สเปกเด่นรุ่น Ferrite Tapered

Capacity: 60 - 550 m³/h
Magnet Core: Anisotropic Ferrite F-33
Particle Catch: ≥ 0.05 mm (50 µm)
ATEX Rating: Dust Ex II 1/2D T135 °C
Flange Connections: DIN24154 or Jacob Clamps

สอบถามวิศวกร J.T.E. 02-875-3036

เหมาะกับอุตสาหกรรมใด?

รุ่น Tapered เหมาะมากสำหรับไลน์การผลิตที่มีวัตถุดิบปริมาณมากและไหลผ่านรวดเร็ว ป้องกันความเสียหายแก่เครื่องจักรบด (Grinders) และเครื่องอัดเม็ด (Pellet Mills):

อุตสาหกรรมอาหารสัตว์ (Animal Feed Mills)
อุตสาหกรรมเม็ดพลาสติกและรีไซเคิล (Plastics & Recycling)
ไซโลธัญพืชและแป้งหยาบ (Grains & Bulk Materials)
อุตสาหกรรมเซรามิกและแร่ธาตุ (Ceramics & Minerals)

ปรึกษาทาง Line ฟรี

Type 2 Category

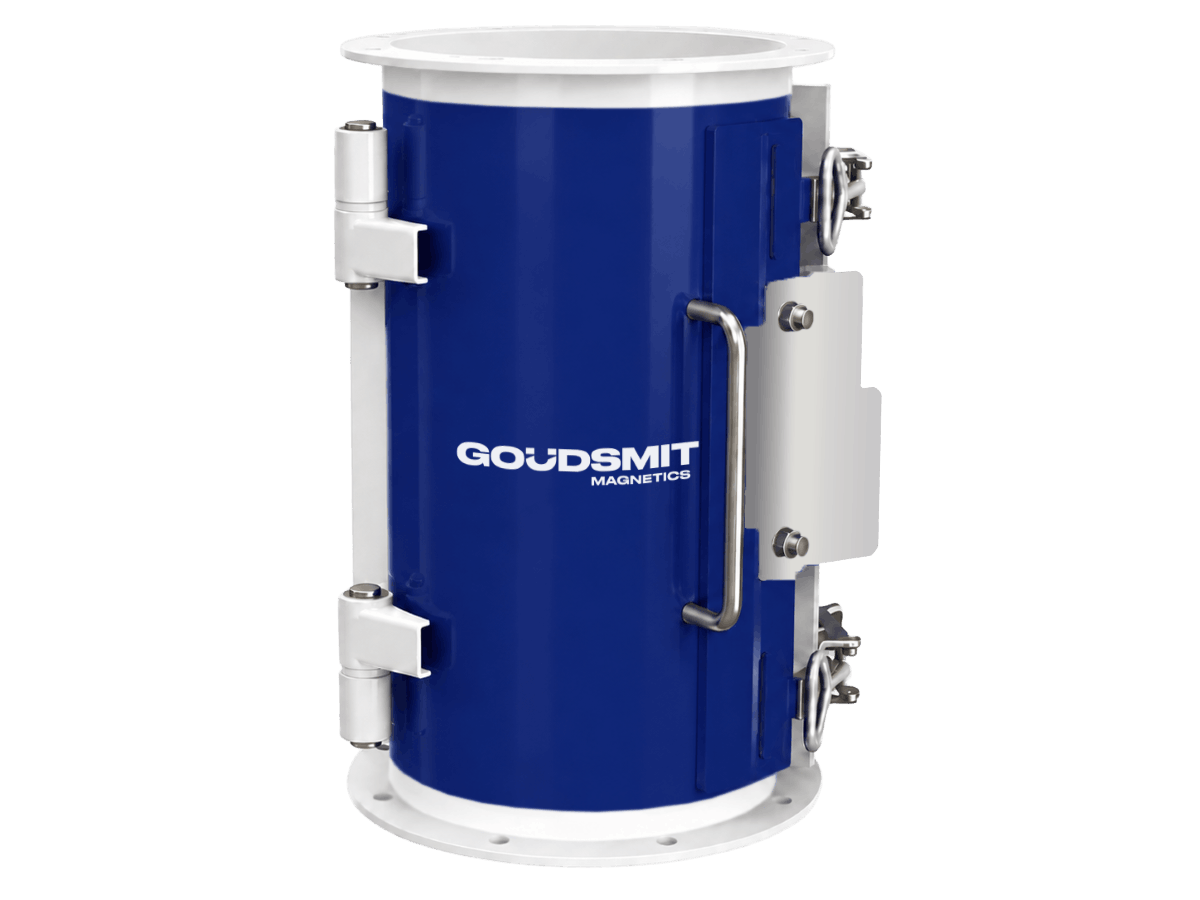

2. Permanent Bullet Magnet - Ferrite (Flat Connection)

หน้าแปลนเชื่อมต่อแบบแบน (Flat Flanges) ออกแบบกะทัดรัด ประหยัดความสูงในการติดตั้ง (Low Installation Height) ติดตั้งแทรกเข้ากับท่อลำเลียงเดิมได้ง่ายโดยไม่ต้องดัดแปลงโครงสร้างโรงงานมาก

Compact & Low Height

Ferrite Bullet Magnet - Flat Outlet

แกนแม่เหล็กเฟอร์ไรต์คุณภาพสูง แรงดึงดูด 3,800 - 5,200 Gauss สำหรับไลน์ผลิตขนาดกลาง ความจุ 10 - 100 m³/h ติดตั้งสะดวก ทนทานตลอดอายุการใช้งาน

รหัสสินค้ามาตรฐาน (Article Numbers):

• SPPF000160 (DN100)

• SPPF000161 (DN150)

• SPPF000162 (DN200)

• SPPF000063 (DN250)

• SPPF000064 (DN300)

• SPPF000065 (DN400)

• SPPF000066 (DN500)

• SPPF000067 (DN600)

Specification ขอใบเสนอราคา

Space-Saving Advantage

ข้อดีของรุ่น Flat Connection

เตี้ยกว่า เหมาะกับพื้นที่จำกัด: มีความสูงของตัวเครื่องน้อยกว่ารุ่น Tapered เหมาะกับตำแหน่งติดตั้งที่มีระยะห่างท่อสั้น
ไม่ต้องใช้ไฟฟ้า: ระบบแม่เหล็กถาวร ทำงานต่อเนื่อง 24 ชั่วโมง ประหยัดพลังงาน
บำรุงรักษาง่าย: ประตูบานพับเปิดกว้าง สามารถหมุนแกนแม่เหล็กเช็ดเศษเหล็กออกได้ด้วยมืออย่างรวดเร็ว

โทรประเมินหน้างาน 02-875-3036

อุปกรณ์เสริมและตัวเลือกพิเศษ

AISI316 Stainless Steel: อัปเกรดตัวเรือนเป็นสแตนเลส 316 สำหรับงานเคมี
Door Safety Sensor: เซนเซอร์ตรวจจับการเปิดประตูเพื่อความปลอดภัย
Upside-Down Version: รุ่นสำหรับการไหลของวัตถุดิบทิศทางขึ้น
Kobaflex PU Coating: เคลือบป้องกันการกัดกร่อนและการสึกหรอ

ขอสเปกอุปกรณ์เสริม

Type 3 Category (Food & Pharma Grade)

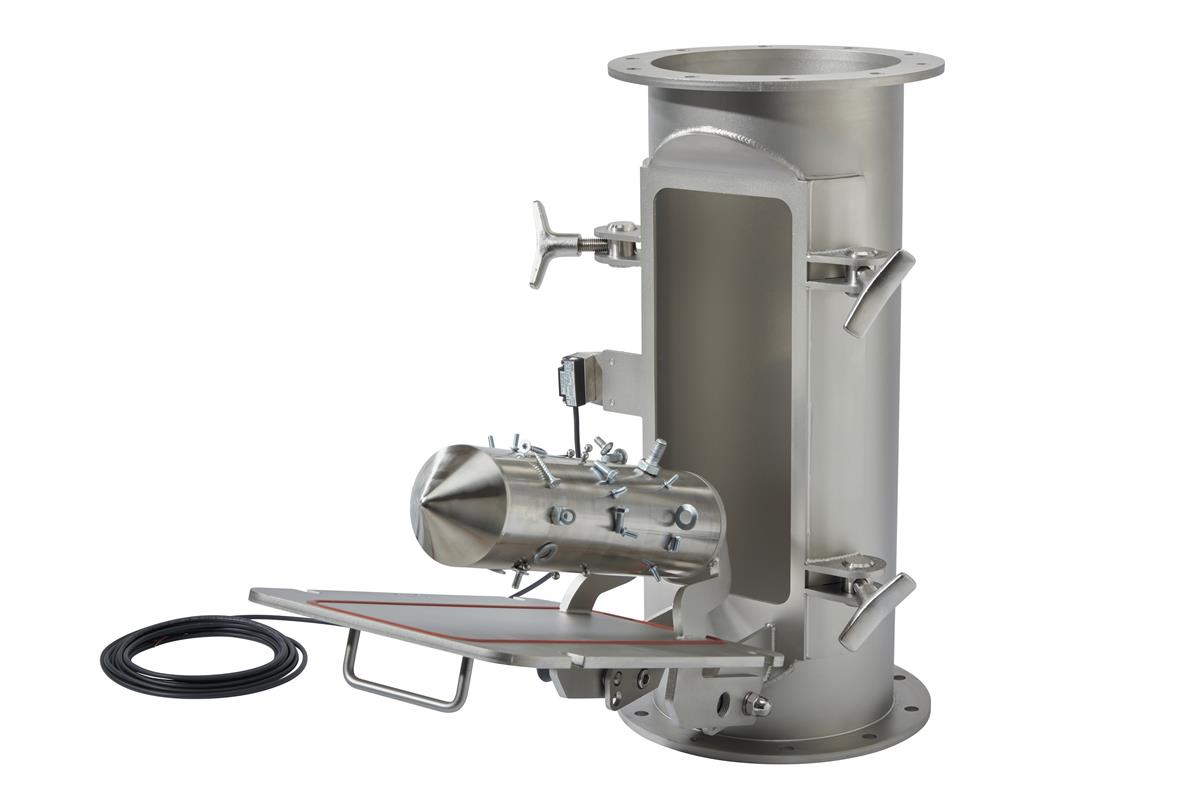

3. Permanent Bullet Magnet - Neodymium Core (12,000 Gauss)

ขีดสุดแห่งพลังดึงดูด ใช้แกนแม่เหล็ก **Neodymium Neoflux® (N-42SH)** ให้ความเข้มสนามแม่เหล็กสูงถึง **11,000 - 12,000 Gauss** สำหรับการดักจับเศษสแตนเลสและอนุภาคเหล็กขนาดเล็กจิ๋วถึง **0.03 มม. (30 ไมครอน)** มาตรฐานสุขอนามัยสูงสุด

12,000 Gauss Art. No: E0161045 / E0161033

Neoflux® N-42SH AISI316L Stainless ATEX Zone 20/21 EC1935 / FDA

Neodymium Bullet Magnet - High Precision

Article Numbers: E0161045 / E0161033 (DN125/DN150)

ตัวเรือนทำจากสแตนเลส **AISI316L (SS 1.4404)** ขัดผิว Ra 3 µm พร้อมซีลยางซิลิโคนมาตรฐาน EC1935/FDA เหมาะอย่างยิ่งสำหรับโรงงานอาหาร ยา สารเคมีบริสุทธิ์ และระบบท่อลมแรงดันสูงถึง 1 bar

ข้อมูลทางเทคนิคสำคัญ (Neodymium Technical Specs) 11,000 - 12,000 Gauss

• ขนาดเศษเหล็กเล็กสุด: ≥ 0.03 mm (30 µm)

• ขนาดวัตถุดิบผ่านสูงสุด: 16 mm

• แรงดันในท่อสูงสุด: 1 bar (Pipeline)

• อุณหภูมิใช้งานสูงสุด: 140 °C (HT Grade)

• วัสดุสัมผัสสินค้า: AISI316L (SS 1.4404)

• ความขัดผิวหน้าสัมผัส: Grit blasted, Ra 3 µm

• ซีลยางกันรั่ว: Red Silicone VMQ (FDA)

• สวิตช์ความปลอดภัย: Steute Ex Safety Sensor

ดูสเปกจาก Goudsmit ขอราคา Neodymium

Hygienic & High Magnetic Field

ทำไมโรงงานชั้นนำถึงเลือก Bullet Magnet รุ่น Neodymium?

ดักจับเศษสแตนเลส (Paramagnetic Particles): พลังสนามแม่เหล็ก 12,000 Gauss สามารถดูดจับเศษสแตนเลสเกรด 304/316 ที่ถูกเสียดสีจนเกิดแรงแม่เหล็กเบาบางได้

มาตรฐานอาหารและยา (Food & Pharma Safety): แนวเชื่อมต่อเนื่องไร้รอยต่อ ซีลยาง VMQ มาตรฐาน EC1935/FDA ป้องกันการสะสมของแบคทีเรีย

ทนความร้อนสูง 140 °C & แรงดัน 1 bar: แม่เหล็กเกรด High Temperature (HT) ใช้งานในท่อลมที่มีอุณหภูมิวัตถุดิบสูงได้อย่างปลอดภัย

ป้องกันการระเบิดฝุ่น (ATEX Certified): ผ่านการรับรอง ATEX Zone 20/21 (Inside) ปลอดภัยสูงสุดในบริเวณที่มีฝุ่นฟุ้งกระจาย

ปรึกษาการเลือกขนาดท่อกับวิศวกร J.T.E. 02-875-3036

ตารางเปรียบเทียบสเปก Goudsmit Permanent Bullet Magnets ทั้ง 3 ประเภท

ประเภทแม่เหล็ก	รหัสสินค้าตัวอย่าง	ชนิดแกนแม่เหล็ก	ความเข้มสนามแม่เหล็ก	ขนาดเศษเหล็กเล็กสุด	อัตราการไหล (Capacity)	จุดเด่นการใช้งาน
1. Ferrite - Tapered In/Outlet	SPPE000160 - SPPE000067	Anisotropic Ferrite F-33	3,800 - 7,000 Gauss	≥ 0.05 mm (50 µm)	60 - 550 m³/h	ไลน์ผลิตกำลังสูง วัตถุดิบปริมาณมาก
2. Ferrite - Flat Connection	SPPF000160 - SPPF000067	Anisotropic Ferrite F-33	3,800 - 5,200 Gauss	≥ 0.05 mm (50 µm)	10 - 100 m³/h	ประหยัดพื้นที่ความสูงท่อ ติดตั้งง่าย
3. Neodymium Core	E0161045 / E0161033	Neodymium Neoflux® N-42SH	11,000 - 12,000 Gauss	≥ 0.03 mm (30 µm)	8 - 38 m³/h	Food & Pharma Grade, จับสแตนเลส

คำถามที่พบบ่อยเกี่ยวกับ Goudsmit Bullet Magnets (FAQ)

Q: Permanent Bullet Magnet ทำงานอย่างไรในท่อลำเลียง?

A: วัตถุดิบจะไหลผ่านรอบๆ แกนแม่เหล็กทรงหัวกระสุนที่ติดตั้งอยู่ตรงกลางท่อ รูปทรงหัวกระสุน (Cone angle 60°) จะช่วยกระจายการไหลของวัตถุดิบให้สัมผัสหน้าแท่งแม่เหล็ก 3 ขั้ว (3 Magnetic poles) โดยเศษเหล็ก น็อต สกรู จะถูกแรงแม่เหล็กดูดยึดไว้กับแกน ขณะที่วัตถุดิบสะอาดจะไหลผ่านไปตามปกติโดยไม่อุดตัน

Q: มีวิธีการทำความสะอาดเศษเหล็กออกจาก Bullet Magnet อย่างไร?

A: เป็นระบบทำความสะอาดด้วยมือ (Manual Wiping) เมื่อหยุดการไหลวัตถุดิบแล้ว ให้เปิดประตูบานพับของตัวเครื่อง จากนั้นหมุนแกนแม่เหล็กรอบแกนเพื่อใช้ถุงมือหรือผ้าเช็ดคราบเศษเหล็กที่เกาะอยู่ออกลงถังรองรับได้อย่างสะดวกและรวดเร็ว

Q: ระหว่างรุ่น Ferrite และ Neodymium ควรเลือกใช้รุ่นไหนดี?

A: หากต้องการดักจับเศษเหล็ก น็อต สกรู ขนาดกลางถึงใหญ่ในไลน์ผลิตกำลังสูง (เช่น อาหารสัตว์ เม็ดพลาสติกทั่วไป) แนะนำรุ่น **Ferrite** ที่เน้นความคุ้มค่าและความจุสูง แต่หากเป็นไลน์ผลิตที่ต้องการมาตรฐานความสะอาดระดับอาหารและยา (Food & Pharma) หรือต้องการจับเศษฝุ่นเหล็กจิ๋วและเศษสแตนเลสปนเปื้อน ควรเลือกใช้รุ่น **Neodymium 12,000 Gauss**

Q: J.T.E. มีบริการวัดค่าแรงแม่เหล็ก (Gauss Checking) และประเมินหน้างานหรือไม่?

A: J.T.E. Company Limited มีทีมวิศวกรผู้เชี่ยวชาญพร้อมให้บริการประเมินขนาดท่อ แรงดัน และปริมาณการไหล ณ โรงงานของคุณ พร้อมบริการวัดตรวจเช็กค่า Gauss แม่เหล็กประจำปีพร้อมออกใบรับรองมาตรฐาน

ทำไม Permanent Bullet Magnet ถึงเป็นทางเลือกคุ้มค่าที่สุดในระบบท่อปล่อยตกและท่อลม?

ในกระบวนการผลิตอุตสาหกรรม การลำเลียงวัตถุดิบชนิดเม็ด (Granulates) ผงหยาบ หรือเส้นใย ผ่านท่อปล่อยตกอิสระ (Free-fall chutes) หรือท่อขนส่งด้วยแรงดันลม (Pneumatic conveying lines) มักมีโอกาสสูงที่จะพบสิ่งปนเปื้อนโลหะ เช่น น็อต สกรู น็อตตัวเมีย หรือเศษสลักเกลียวหลุดรอดเข้ามา สิ่งปนเปื้อนเหล่านี้หากหลุดเข้าไปในเครื่องจักรบด (Grinders), เครื่องอัดเม็ด (Pellet mills) หรือเครื่องบีบอัด จะส่งผลให้เครื่องจักรเสียหายอย่างรุนแรงและต้องหยุดสายการผลิตชั่วคราว

ข้อดีของการใช้ Permanent Bullet Magnet:

คุ้มค่าการลงทุน (Best Price/Quality Ratio): ไม่ต้องใช้พลังงานไฟฟ้าขณะทำงาน พลังแม่เหล็กทำงานตลอด 24 ชั่วโมง
ขนาดกะทัดรัด (Low Installation Height): เมื่อเทียบกับระบบแม่เหล็กไฟฟ้า (Electro bullet) ทำให้ติดตั้งแทรกเข้ากับท่อลำเลียงเดิมได้ง่าย
ป้องกันระเบิดฝุ่น (ATEX Certified): ตัวเครื่องไม่มีจุดกำเนิดประกายไฟ ปลอดภัยสูงสุดในบริเวณที่มีฝุ่นฟุ้งกระจาย (ATEX Zone 20/21)

การดูแลรักษาและการทำความสะอาด (Manual Wiping):

การทำความสะอาดทำได้ง่าย เพียงเปิดประตูบานพับและเช็ดทำความสะอาดเศษเหล็กที่เกาะติดอยู่ออกด้วยมือ (Manual wiping) เหมาะกับไลน์ผลิตที่มีจุดหยุดพักซ่อมบำรุงตามระยะเวลา (Planned Production Stops)
